[Day7] 단위셀의 형태 (SC, BCC, FCC, Diamond)

안녕하세요! 반도체 자세하게 알려주는 "띵주"입니다.

"전공자를 위한 자세한 반도체 이론" 카테고리에 포스팅하는 글들은

반도체를 전공으로 하는 학부생을 대상으로 "반도체공학"에서 배우는 이론 및 지식들을 깔끔하게 정리하는 게 목적입니다.

이번 포스팅에서는 "단위셀의 형태"를 주제로 정리해 보겠습니다.

---

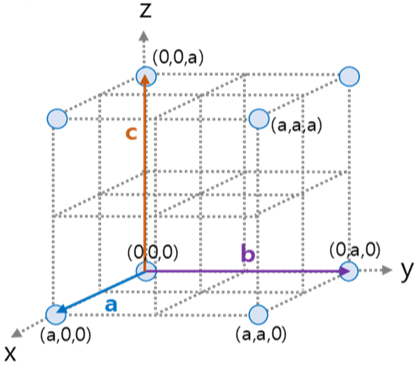

 단순입방구조 (Simple cubic ; SC)

단순입방구조 (Simple cubic ; SC)

• SC는 정육면체 여덟 꼭지점 마다 원자가 존재하는 구조입니다.
• 단위셀을 구성하는 기본벡터 {a, b, c} 의 크기가 같고 서로 직각을 이룹니다.

• 단위셀의 체적은 다음과 같습니다.

---



체심입방구조 (Body centered cubic ; BCC)

체심입방구조 (Body centered cubic ; BCC)

• BCC는 SC 구조에 더하여 정육면체 중심에 원자가 하나 더 있는 구조입니다.
• BCC는 SC 구조 2개가 원점에서 (a/2, a/2, a/2)만큼 평행이동하여 엇물려 있는 구조이기도 합니다.
• 단위셀의 기본구성벡터 {a,b,c} 는 SC와 동일합니다.




• 단위셀의 체적도 SC 와 같습니다.

---

면심입방구조 (Face centered cubic ; FCC)

면심입방구조 (Face centered cubic ; FCC)

• FCC는 SC 구조의 원자배열에 추가하여 6개의 면 중심에도 원자가 존재하는 구조입니다.
• 단위셀의 기본구성벡터 {a,b,c} 는 SC, BCC와 동일합니다.



• 단위셀의 체적도 SC 와 같습니다.

---

다이아몬드 구조 (Diamond) or 섬아연광 구조 (Zincblende)

다이아몬드 구조 (Diamond) or 섬아연광 구조 (Zincblende)

• 다이아몬드 구조는 FCC 2개가 (a/4, a/4. a/4) 만큼 평행이동하여 서로 엇물려 있는 형태의 구조입니다.
• 엇물려 있는 2개의 FCC 구조가 서로 동일한 원자들로 이루어진 경우를 다이아몬드 구조라고 합니다.
  ex) Si, Ge -> Diamond 구조
• 엇물려 있는 2개의 FCC 구조가 서로 다른 원자들로 이루어진 경우를 섬아연광 구조라고 합니다.
  ex) GaAS, InP -> Zincblende 구조
• 단위셀의 기본구성벡터 {a,b,c} 는 SC, BCC, FCC와 동일합니다.




• 단위셀의 체적도 SC, BCC, FCC 와 같습니다.

---

마무리하며

3차원 주기적 원자배열 구조에서 결정을 이루는 원자를 단위셀 형태로 구분하면

1) 단순입방구조 (Simple cubic ; SC)

2) 체심입방구조 (Body centered cubic ; BCC)

3) 면심입방구조 (Face centered cubic ; FCC)

4) 다이아몬드 구조 (Diamond) or 섬아연광 구조 (Zincblende)

다음과 같이 4가지가 대표적입니다.
